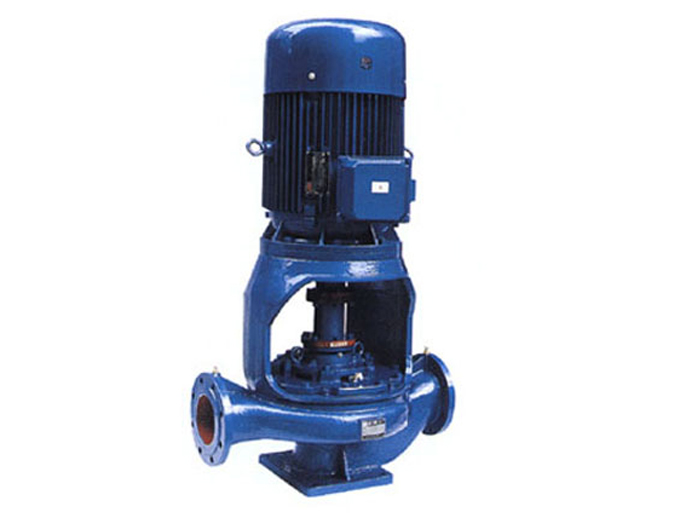

ISGB立式便拆式管道離心泵
ISGB型便拆立式管道離心泵是在ISG立式管道離心泵的基礎上開發的，在整體結構上進行突破設計的泵產品。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；采用優秀水力模型的葉輪，消除了原立式泵軸向力大的不足之處；電機采用標準通用電機，解決原立式泵加長軸電機配套更換難的問題；同時便拆的內部結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題，因此使得該泵具有運轉平穩、使用壽命長、配套更方便、維護保養更輕松等優點。



產品特點:
1、立式結構，安裝調試方，電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力。
2、配套標準通用電機，運行平穩、噪音較低。
3、選用精密軸承，精度高、可靠性好、壽命長。
4、葉輪采用可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命延長。
5、電機軸承座內的軸承都配有加油孔和放油孔，方便對軸承的維護保養。
6、可拆卸硬性中間聯軸器，使泵起動無振動、低噪音，旋轉部件設有可靠的安全防護罩，安全性好。
7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
8、泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。



工作條件:
1、泵系統工作壓力在1.6MPa內，即泵吸入口壓力+泵揚程≤1.6MPa(泵揚程工作壓力大于1.6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。
2、輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。
3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。



使用用途
ISGB立式便拆式管道泵主要用于工業、城市高層建筑給水，消防管道增壓，暖通空調冷熱水循環，遠距離輸水以及生產工藝循環增壓輸送。其不銹鋼材質便拆式化工泵：適用于冶金、化工、紡織、木材加工、造紙及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統供熱用泵。
1、高層建筑增壓送水
2、工廠系統輸送
3、水處理系統加壓
4、中央空調冷熱水循環
5、鍋爐系統輸送
6、游泳池輸水
7、工藝流程中增壓循環



I型號意義：
例：ISGB100-50(I)AB
ISGB系列便拆式管道離心泵
100-泵進出口公稱直徑
50-額定揚程
I-流量分類
AB-葉輪經第一、二次切割

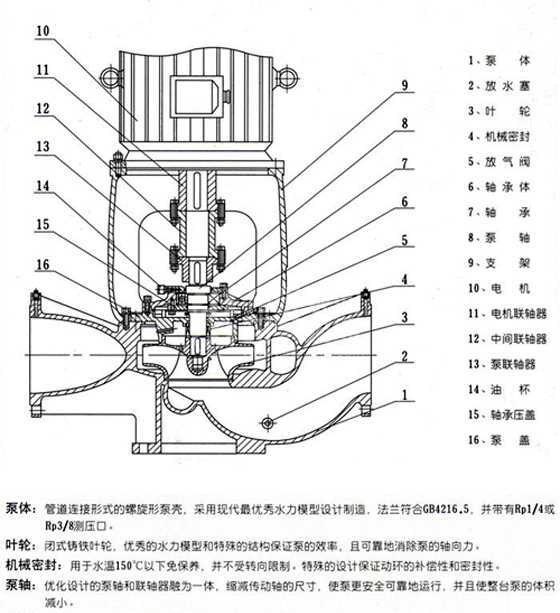

結構圖



ISGB立式便拆式管道泵性能參數：

ISGB便拆式管道離心泵性能參數表（一）
序號	型號	流量		揚程	效率	轉速	電機功率	汽蝕余量	重量
		m3/h	l/s	m	%	r/min	KW	m	kg
1	40-12.5	4.4	1.22	13.2	48	2900	0.55	2.3	35
		6.3	1.75	12.5	54
		8.3	2.31	11.3	53
2	40-12.5A	3.9	1.08	10.6	52	2900	0.37	2.3	35
		5.6	1.56	10
		7.4	2.06	9
3	40-20	4.4	1.22	21	41	2900	1.1	2.3	35
		6.3	1.75	20	46
		8.3	2.31	18	43
4	40-20A	3.9	1.08	17.6	40	2900	0.75	2.3	33
		5.6	1.56	16	45
		7.4	2.06	14.4	41
5	40-32	4.4	1.22	23	35	2900	2.2	2.3	50
		6.3	1.75	32	40
		8.3	2.31	30	40
6	40-32A	4.1	1.14	29	34	2900	1.5	2.3	45
		5.9	1.64	28	39
		7.8	2.17	26.3	39
7	40-32B	3.8	1.06	25.5	34	2900	1.1	2.3	40
		5.5	1.53	24	38
		7.2	2	22.5	37
8	40-50	4.4	1.22	51	26	2900	4	2.3	75
		6.3	1.75	50	33
		8.3	2.31	48	32
9	40-50A	4.1	1.14	45	20	2900	3	2.3	65
		5.9	1.64	44	31
		7.8	2.17	42	30
10	40-50B	3.7	1.03	38	29	2900	2.2	2.3	55
		5.3	1.47	36
		7	1.94	34.5
11	40-80	4.4	1.22	82	24	2900	2.3	7.5	110
		6.3	1.75	80	28
		8.3	2.31	74	28
12	40-80A	4.1	1.14	72	24	2900	5.5	2.3	105
		5.9	1.64	70	28
		7.8	2.17	65	27
13	40-80B	3.8	1.06	61.5	23	2900	5.5	2.3	80
		5.5	1.53	60	27
		7.2	2	56	26
14	50-12.5	8.8	2.44	13.6	55	2900	1.1	2.3	40
		12.5	3.47	12.5	62
		16.3	4.53	11.3	60
15	50-12.5A	8	2.22	11	60	2900	0.75	2.3	35
		11	3.05	10
		14.5	4.03	9
16	50-20	8.8	2.44	21.5	49	2900	1.5	2.3	45
		12.5	3.47	20	58
		16.3	4.53	17.8	57
17	50-20A	8	2.22	17	57	2900	1.1	2.3	40
		11	3.05	16
		14.5	4.03	14
18	50-32	8.8	2.44	33	45	2900	3	2.3	60
		12.5	3.47	32	52
		16.3	4.53	30	51
19	50-32A	8.2	2.28	29	44	2900	2.2	2.3	50
		11.7	3.25	28	51
		15.2	4.22	26	50
20	50-32B	7.3	2.38	23	50	2900	1.5	2.3	46
		10.4	2.89	22
		13.5	3.75	20.5
21	50-50	8.8	2.44	52	38	2900	5.5	2.3	105
		12.5	3.47	50	46
		16.3	4.53	48	46
22	50-50A	8.3	2.31	45.8	37	2900	4	2.3	85
		11.7	3.25	44	45
		15.3	4.25	42	45
23	50-50B	7.5	2.08	40	44	2900	3	2.3	70
		10.6	2.94	38
		13.8	3.83	35
24	50-80	8.8	2.44	82	29	2900	11	2.3	160
		12.5	3.47	80	38
		16.3	4.53	77.5	40
25	50-80A	8.2	2.28	71.5	29	2900	7.5	2.3	120
		11.6	3.22	70	38
		15.2	4.22	68	41
26	50-80B	7.6	2.11	61.5	27.5	2900	7.5	2.3	115
		10.8	3	60	37
		14	3.89	58	40
27	50-80C	7.1	1.97	53.2	27	2900	5.5	2.3	110
		10	2.78	52	36
		13.1	3.64	50.4	39
28	65-12.5	17.5	4.86	13.7	67	2900	1.5	2.5	45
		25	6.94	12.5	69
		32.5	9.03	10.5	69
29	65-12.5A	15.6	4.3	11	65	2900	1.1	2.5	40
		22.3	6.19	10	67
		29	8.1	8.4	68
30	65-20	17.5	4.86	22	60	2900	3	2.5	60
		25	6.94	20	68
		32.5	9.03	18	67
31	65-20A	15.6	4.33	17.5	58	2900	2.2	2.5	50
		22.3	6.19	16	66
		29	8.1	14.4	65
32	65-32	17.5	4.86	34.4	54	2900	4	2.5	75
		25	6.94	32	63
		32.5	9.03	27.5	60
33	65-32A	16.4	4.56	30	54	2900	4	2.5	75
		23.4	6.5	28	62
		30.1	8.44	24.5	59
34	65-32B	15	4.17	26	51	2900	3	2.5	65
		21.6	6	24	61
		28	7.78	21	60
35	65-50	17.5	4.86	52.7	49	2900	7.5	2.5	110
		25	6.94	50	58
		32.5	9.03	45.5	59
36	65-50A	16.4	4.56	46.4	48	2900	7.5	2.5	110
		23.5	6.53	44	57
		30.5	8.47	40	58
37	65-50B	15.2	4.22	40.5	55	2900	5.5	2.5	100
		21.8	6.06	38
		28.3	7.86	34
38	65-80	17.5	4.86	82	39	2900	15	2.5	185
		25	6.94	80	50
		32.5	9.03	76.5	52
39	65-80A	16.4	4.56	71.5	39	2900	11	2.5	170
		23.4	6.5	70	50
		30.5	8.47	67	52
40	65-80B	15	4.17	61	38	2900	11	2.5	170
		21.6	6	60	49
		28	7.78	58	54
41	65-125	17.5	4.86	127	32	2900	30	2.5	320
		25	6.94	125	40
		32.5	9.03	122	44
42	65-125A	16.6	4.61	115	32	2900	22	2.5	260
		23.7	6.58	113	40
		31	8.6	110	44
43	65-125B	15.7	4.36	103	39	2900	18.5	2.5	225
		22.5	6.25	101
		29.2	8	98
44	65-125C	14.4	4	86	38	2900	15	2.5	210
		20.6	5.72	85
		26.8	7.44	83
45	80-12.5	35	9.72	13.8	67	2900	3	3	65
		50	13.9	12.5	73
		65	18.1	10	70
46	80-12.5A	31.3	8.7	11	66	2900	2.2	3	60
		44.7	12.5	10	72
		58	16.1	8	69
47	80-20	35	9.72	22	67	2900	5.5	3	100
		50	13.9	20	72.5
		65	18.1	17	70
48	80-20A	31.3	8.7	17.5	66	2900	4	3	80
		45	12.5	16	71
		58	16.1	13.6	69
49	80-32	35	9.72	35	63	2900	7.5	3	105
		50	13.9	32	71
		65	18.1	28	70
50	80-32A	32.7	9.1	30.6	62	2900	7.5	3	105
		46.7	13	28	70
		61	16.9	25	69
ISGB便拆式管道離心泵性能參數表（二）
序號	型號	流量		揚程	效率	轉速	電機功率	汽蝕余量	重量
		m3/h	l/s	m	%	r/min	KW	m	kg
51	80-32B	30.3	8.4	27	69	2900	5.5	3	100
		43.3	12	24
		56.3	15.6	20
52	80-50	35	9.72	53.3	55	2900	15	3	175
		50	13.9	50	67
		65	18.1	46	68
53	80-50A	328	9.1	47	54	2900	11	3	170
		47	13.1	44	66
		61	16.9	40	67
54	80-50B	30.5	8.5	40.6	53	2900	7.5	3	120
		43.5	12.1	38	65
		56.6	15.7	33.4	67
55	80-80	35	9.72	83	52	2900	22	3	240
		50	13.9	80	59
		65	18.1	72	60
56	80-80A	32.5	9	73	52	2900	18.5	3	210
		46.7	13	70	59
		61	16.9	64	60
57	80-80B	30	8.3	63	58	2900	15	3	190
		43.3	12	60
		56	15.6	54
58	80-125	35	9.72	128	43	2900	37	3	360
		50	13.9	125	54
		65	18.1	122	57
59	80-125A	32.5	9	116	42	2900	30	3	345
		46.5	12.9	113	53
		60.5	16.8	110	56
60	80-125B	31	8.6	103	53	2900	30	3	340
		44.5	12.4	101
		58	16.1	97
61	80-125C	29	8.1	98	51	2900	22	3	275
		41	11.4	85
		53.6	14.9	83
62	100-12.5	70	19.4	13.6	66	2900	5.5	4.5	115
		100	27.8	12.5	76
		130	36.1	11	75
63	100-12.5A	62.6	17.4	11	64	2900	4	4.5	90
		89	24.7	10	74
		116	32.2	8.8	74
64	100-20	70	19.4	23.5	70	2900	11	4.5	170
		100	27.8	20	76
		130	36.1	14	65
65	100-20A	62.6	17.4	19	68	2900	7.5	4.5	120
		89	24.7	16	74
		116	32.2	11	63
66	100-32	70	19.4	36.5	70	2900	15	4.5	200
		100	27.8	32	76
		130	36.1	24	65
67	100-32A	65.4	18.2	32	68	2900	11	4.5	185
		93.5	26	28	74
		121.6	33.8	21	67
68	100-32B	60.6	16.8	27	72	2900	11	4.5	180
		86.6	24.1	24
		112.5	31.3	18
69	100-50	70	19.4	54	65	2900	22	4	245
		100	27.8	50	74
		130	36.1	42	73
70	100-50A	65.4	18.2	47.5	64	2900	18.5	4	215
		93.5	26	44	73
		121.6	33.8	37	72
71	100-50B	61	16.9	41	71	2900	15	4	195
		87	24.2	38
		113	31.4	34
72	100-80	70	19.4	87	62	2900	37	4	345
		100	27.8	80	69
		130	36.1	68	68
73	100-80A	65.4	18.2	76	61	2900	30	4	330
		93.5	26	70	68
		121.6	33.8	59.5	67
74	100-80B	61	16.9	65	67	2900	30	4	330
		87	24.2	60
		113	31.4	51
75	100-125	70	19.4	132	55	2900	75	4	685
		100	27.8	125	66
		130	36.1	114	67
76	100-125A	66.5	18.5	119	55	2900	55	4	550
		95	26.4	113	66
		123.6	34.3	104	67
77	100-125B	63	17.5	106.6	65	2900	45	4	440
		90	25	101
		117	32.5	92
78	100-125C	58	16.1	90	63	2900	37	4	385
		82	22.8	85
		107	29.7	76
79	125-12.5	96	26.7	13	78	2900	11	4	180
		160	44.4	12.5	82
		192	53.3	12	84
80	125-12.5A	86	23.9	10.4	77	2900	7.5	4	130
		143	39.7	10
		172	47.8	9.6
81	125-20	96	26.7	22.6	76	2900	15	4	225
		160	44.4	20	80
		192	53.3	17	78
82	125-20A	86	23.9	18	73	2900	11	4	210
		143	39.7	16	77
		172	47.8	13.6	75
83	125-32	96	26.7	36	78	2900	22	4	265
		160	44.4	32
		192	53.3	28
84	125-32A	90	25	31.5	76	2900	18.5	4	230
		150	41.7	28
		180	50	24.5
85	125-32B	83	21.7	27	73	2900	15	4	215
		138	38.3	24
		166	46.1	21
86	125-50	96	26.7	55	69	2900	37	5	400
		160	44.4	50	79
		192	53.3	46	78
87	125-50A	90	25	48.4	64	2900	30	5	380
		150	41.7	44	74
		180	50	40.5	73
88	125-50B	83	21.8	41.3	72	2900	22	5	325
		138	38.3	37.5
		166	46.1	34.5
89	125-80	96	26.7	87	65	2900	55	4.5	580
		160	44.4	80	77
		192	53.3	73	74
90	125-80A	90	25	76	74	2900	45	4.5	495
		150	41.7	70
		180	50	64
91	125-80B	83	21.7	65	73	2900	37	4.5	430
		138	38.3	60
		166	46.1	55
92	125-125	96	26.7	133	70	2900	90	4.5	800
		160	44.7	125	72
		192	53.3	119	68
93	125-125A	90	25	117	65	2900	75	4.5	715
		150	41.7	110	70
		180	50	104.6	71
94	125-125B	86	23.8	106.4	65	2900	75	4.5	710
		143	39.7	100	69
		172	47.8	95.2	66
95	125-125C	80.5	22.4	96	68	2900	55	4.5	590
		134	37.2	88
		161	44.7	86
96	150-12.5	112	31.1	13.5	60	1450	11	3.5	200
		160	44.4	12.5	72
		208	57.8	10	66
97	150-12.5A	98	27.2	11	68	1450	7.5	3.5	180
		140	39	10	70
		182	50.6	8.5	71
98	150-20	112	31.1	23.5	66	1450	15	3.5	250
		160	44.4	20	71
		208	57.8	14	66
99	150-20A	98	27.2	19	65	1450	11	3.5	230
		140	39	17	70
		182	50.6	11	66
100	150-20B	84	23.3	15.5	62	1450	7.5	3.5	200
		120	33.3	14	70
		156	43.3	10	68
ISGB便拆式管道離心泵性能參數表（三）
序號	型號	流量		揚程	效率	轉速	電機功率	汽蝕余量	重量
		m3/h	l/s	m	%	r/min	KW	m	kg
101	150-32	112	31.1	33	62	1450	22	3.5	280
		160	44.4	32	70
		208	57.8	28	80
102	150-32A	98	27.2	29	600	1450	18.5	3.5	270
		140	39	28	71
		182	50.6	26.6	80
103	150-32B	84	23.3	25	66	1450	15	3.5	250
		120	33.3	24	71
		156	43.3	22.5	70
104	150-50	112	31.1	52	60	1450	37	3.5	515
		160	44.4	50	72
		208	57.8	42	80
105	150-50A	98	27.2	46	60	1450	30	3.5	500
		140	39	44	70
		182	50.5	39	80
106	150-50B	84	23.3	41	66	1450	22	3.5	480
		120	33.3	38	70
		156	43.3	30	73
107	150-80	112	31.1	83	67	1450	55	3.5	900
		160	44.4	80	72
		208	57.8	75	69
108	150-80A	98	27.2	73	65	1450	45	3.5	765
		140	39	70	70
		182	50.6	66	67
109	150-80B	84	23.3	65	62	1450	37	3.5	660
		120	33.3	60	67
		150	43.3	56	65
110	150-80	120	33.3	87	65	2900	75	4.2	710
		200	55.6	80	76
		240	66.7	72	74
111	150-80A	112	31.1	76	64	2900	55	4.2	560
		187	51.9	70	75
		224	62.2	63	73
112	150-80B	104	28.9	65	63	2900	45	4.2	465
		173	48.1	60	74
		208	57.8	54	72
113	150-125	120	33.3	133	58	2900	110	4.5	980
		200	55.6	125	73
		240	66.7	120	75
114	150-125A	112	31.1	116	57	2900	90	4.5	805
		187	51.9	110	72
		224	62.2	105	74
115	150-125B	104	28.9	100	55	2900	75	4.5	725
		173	48.1	95	70
		208	57.8	91	72
116	200-12.5	140	38.9	13.8	68	1450	15	3	270
		200	55.6	12.5	78
		260	72.2	10.8	78
117	200-12.5A	125	34.7	11	66	1450	11	3	245
		179	49.7	10	76
		233	64.6	8.5	76
118	200-20	140	38.9	21.8	73	1450	18.5	3	310
		200	55.6	20	79
		260	72.2	17	77
119	200-20A	129	35.8	18.5	72	1450	15	3	365
		184	51.2	17	78
		240	66.7	14.4	76
120	200-20B	117	32.5	15.2	71	1450	11	3	245
		167	46.4	14	76
		217.5	60.4	12	74
121	200-32	140	38.9	33.8	70	1450	30	3.5	420
		200	55.6	32	78
		260	72.2	28	78
122	200-32A	131	36.4	29.5	69	1450	22	3.5	350
		187	51.9	27	77
		243	67.5	24.5	78
123	200-32B	121	33.6	25	69	1450	18.5	3.5	320
		173	48.1	24	76
		225	62.5	21	73
124	200-50	140	38.9	53	68	1450	45	3.5	495
		200	55.6	50	75
		260	72.2	44	71
125	200-50A	131	364	46.6	67	1450	37	3.5	460
		187	51.9	44	74
		243	67.5	38.3	70
126	200-50B	122	33.9	40.5	73	1450	30	3.5	445
		174	48.3	38
		226.5	62.9	33
127	200-50C	112	31.1	34	71	1450	22	3.5	380
		160	44.4	32
		208	57.8	28
128	250-12.5	400	111.1	13.5	78	1450	30	4	550
		650	152.8	12.5	82
		670	186.1	11	78
129	250-12.5A	368	102.2	11.6	74	1450	22	5	500
		506	140.6	10.8	80
		607	168.7	9.5	76
130	250-20	400	111.1	22.5	78	1450	45	5	620
		550	152.8	20	82
		670	186.1	16	84
131	250-20A	368	102.2	19.5	80	1450	37	5	550
		506	140.6	17
		607	168.7	14.6
132	250-32	400	111.1	36	77	1450	75	5	915
		550	152.8	32	80
		670	186.1	26	81
133	250-32A	368	102.2	31.5	78	1450	55	5	840
		506	140.6	28
		607	168.7	23
134	250-32B	339	94	26.5	76	1450	45	5	695
		466	129.3	25
		559	155.2	20
135	250-50	400	111.1	54.5	69	1450	110	5	1557
		550	152.8	50	76
		670	186.1	39	72
136	250-50A	368	102.2	48	68	1450	90	5	1055
		506	140.6	44	74
		607	168.7	35.5	70
137	250-50B	339	94	43	66	1450	75	5	910
		466	129.3	39.5	72
		559	155.2	32.5	68
138	250-50C	311	86.5	38	63	1450	75	5	910
		428	119	35	69
		514	142.8	28	65
139	250-70	400	111.1	76	75	1450	160	5	1545
		520	152.8	70	76
		670	186.1	63	78
140	250-70A	368	102.2	65	74	1450	132	5	1355
		506	140.6	60	75
		607	168.7	54	77
141	250-70B	339	94	55	73	1450	90	5	1055
		466	129.3	50	74
		559	155.2	42	74
142	250-70C	311	86.5	49.5	71	1450	75	5	965
		428	119	44	72
		514	142.8	38	73
143	250-80	500	111.1	84	73	1450	200	5	1750
		550	152.8	80	77
		670	186.1	70	75
144	250-80A	368	102.2	75	72	1450	160	5	1560
		506	140.6	74	75
		670	168.7	62.5	74
145	250-80B	339	94	66.5	70	1450	132	5	1420
		466	129.3	63.5	73
		559	155.2	55.5	72
146	250-80C	311	86.5	58	69	1450	110	5	1350
		428	119	55	71
		514	142.8	48.5	70
147	300-12.5	500	138.9	13.5	78	1450	37	5	985
		720	200	12.5	83
		860	238.9	10.5	78
148	300-12.5A	460	127.8	12	77	1450	30	5	925
		662	184	11	82
		791	219.8	9.3	77
149	3300-18	480	133.3	20	77	1450	55	5	1135
		720	200	18	81
		900	250	15.5	74
150	300-18A	438	121.7	16.5	75	1450	45	5	1040
		607	182.5	15	79
		821	228.1	13	72
序號	型號	流量		揚程	效率	轉速	電機功率	汽蝕余量	重量
		m3/h	l/s	m	%	r/min	KW	m	kg
151	300-18B	400	111.1	14	73	1450	37	5	900
		600	167	12.5	77
		750	208.3	11	70
152	300-20	500	138.9	23	80	1450	55	5	900
		720	200	20	83
		900	250	16	84
153	300-20A	460	127.8	20.2	81	1450	45	5	785
		662	184	17.5
		791	219.8	14.2
154	300-28	480	133.3	31	77	1450	75	5	1350
		720	200	28	81
		900	250	25	77
155	300-28A	444	123.3	26.5	76	1450	75	5	1350
		666	185	24	80
		833	231.4	21.5	76
156	300-28B	415	115.3	23	79	1450	55	5	1170
		623	173.1	21
		779	216.4	18.5
157	300-32	500	138.9	36	79	1450	90	5	1350
		720	200	32	82.5
		900	250	26	84
158	300-32A	460	127.8	30.5	74	1450	75	5	1250
		662	184	28	80
		791	219.8	23.5	74
159	300-32B	423	117.6	25.5	72	1450	55	5	1080
		609	169.3	23.5	78
		728	202.2	20	73
160	300-44	480	133.3	48	76	1450	132	5	1900
		720	200	44	84
		900	250	34	82
161	300-44A	444	123.3	41.4	80	1450	110	5	1700
		666	185	38
		833	231.4	30
162	300-44B	409	113.6	35	78	1450	90	5	1550
		614	170.6	32
		767	213.1	25
163	300-50	500	138.9	54.5	75	1450	132	5.5	1725
		720	200	50	80
		900	250	42	78
164	300-50A	460	127.8	47	74	1450	110	5.5	1520
		662	184	44	79
		791	219.8	36.5	77
165	300-50B	423	117.6	41	72	1450	90	5.5	1400
		609	169.3	38	77
		728	202.2	32	75
166	300-50C	389	108.2	35.5	69	1450	75	5.5	1250
		561	155.7	33	74
		670	186	27.5	72
167	300-65	500	138.9	71	75	1450	200	5.5	2150
		720	200	65	81
		900	250	58	82
168	300-65A	460	127.8	60	74	1450	160	5.5	1730
		662	184	55	80
		791	219.8	49	81
169	300-65B	423	117.6	49	73	1450	110	5.5	1630
		609	169.3	45	79
		728	202.2	35	80
170	300-65C	389	108.2	42	72	1450	90	5.5	1500
		561	155.7	38	78
		670	186	30	79
171	300-80	500	138.9	84	74	1450	250	5.5	2280
		720	200	80	80
		900	250	72	75
172	300-80A	460	127.8	74	73	1450	200	5.5	2150
		662	184	80.5	79
		791	219.8	63.5	74
173	300-80B	423	117.6	65	71	1450	160	5.5	1980
		609	169.3	62	77
		728	202.2	56	72
174	300-80C	389	108.2	57	68	1450	132	5.5	1850
		561	155.7	54.5	75
		670	186	49	70
175	350-12.5	718	199.4	15	75	970	55	5.5	1200
		1080	300	12.5	83
		1345	373.6	11	81
176	350-12.5A	663	184.2	12	72	970	45	5.5	1020
		995	276.4	10	81
		1245	345.8	8.5	79
177	350-20	718	199.4	23.5	76	970	90	5.5	1450
		1080	300	20	82
		1345	373.6	18	80
178	350-20A	663	184.2	20	74	970	75	5.5	1320
		995	376.4	17	80
		1245	345.8	15	78
179	350-20B	620	172.2	17.5	71	970	55	5.5	115
		931	258.6	15	78
		1165	323.6	13	77
180	350-32	718	199.4	36.4	79	1450	132	5.5	2150
		1080	300	32	83
		1345	373.6	28.5	78
181	350-32A	663	184.2	30.5	74	1450	110	5.5	2000
		995	276.4	27	81
		1245	345.6	25	76
182	350-32B	620	172.2	26.5	73	1450	90	5.5	1850
		931	258.6	24	79
		1165	323.6	21	75
183	350-40	718	199.4	44.6	82	1450	160	5.5	1700
		1080	300	40
		1345	373.6	34.6
184	350-40A	642	178.3	35.7	80	1450	132	5.5	1500
		965	268.1	32
		120	334.2	27.7
185	350-40B	600	166.7	31.2	78	1450	110	5.5	1300
		900	250	28.2
		1121	311.4	24.6
186	350-50	718	199.4	54.7	78	1450	200	5.5	2300
		1080	300	50	83
		1345	373.6	44.2	77
187	350-50A	663	184.2	48.3	77	1450	160	5.5	2100
		995	276.4	44	81
		1245	345.8	36.8	76
188	350-50B	620	172.2	42.5	79	1450	132	5.5	1950
		931	258.6	38
		1165	323.6	32.3
189	350-60	718	199.4	64.8	82	1450	250	5.5	2500
		1080	300	60
		1345	373.6	55
190	350-60A	663	184.2	59.2	80	1450	200	5.5	2250
		995	376.4	54
		1245	345.8	48
191	350-60B	620	172.2	51.3	78	1450	160	5.5	2100
		931	258.6	46.9
		1165	323.6	41.3
