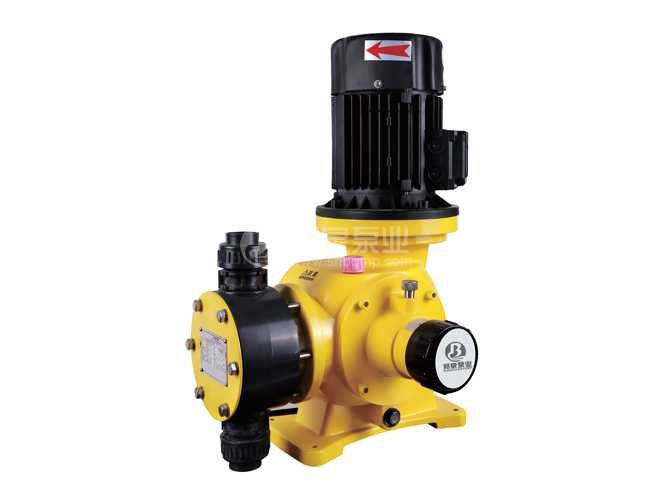

機械隔膜計量泵定義
泵的液力端借助于隔膜來組成工作腔，以隔膜周期變形來替代活塞（柱塞）的往復運動的泵稱為隔膜泵。通過往復運動的機件直接驅動隔膜前后撓曲周期性變形的泵。叫機械隔膜泵。
機械隔膜計量泵特點
因液力端的隔膜的精密封代替活塞的動密封，因此可以做到輸送介質絕不泄露。除清水外，更適用于輸送易爆、劇毒、惡臭、放射性的介質；
JXM-A系列機械隔膜式計量泵產品介紹
流量范圍: 0-500 L/H
壓力范圍: 0-1.2MPA
電機功率: 370W / 550W,220V / 380V / 420V , 50/60Hz
驅動系統: 兩相、三相標準電機或防爆電機
防護等級: IP55
流量控制:手動控制, 自動控制(接收4-20mA 信號)
JXM-A系列機械隔膜式計量泵產品介紹
流量范圍: 0-1200 L/H
壓力范圍: 0-1.0MPA
電機功率: 550W/750W / 550W,220V / 380V / 420V , 50/60Hz
驅動系統: 兩相、三相標準電機或防爆電機
防護等級: IP55
流量控制:手動控制, 自動控制(接收4-20mA 信號)
JXM-A和JZM-A系列機械隔膜式計量泵材料
泵頭SUS304, SUS316, PVC, PTFE
隔膜: PTFE
單向閥: SUS304, SUS316, PVC, PTFE
閥球: ZrO2, SUS304, SUS316, 陶瓷
JXM-A和JZM-A系列機械隔膜式計量泵工作條件
環境溫度: -30℃ --- 80℃
JXM-A系列機械隔膜式計量泵性能參數
| 型號 | 額定 流量 (L/H) |
最大 壓力 (Mpa) |
泵速 | 隔膜 | 行程 | 進出口 直徑 |
電機功率 |
| JXM-A2.25/1.2 | 2.25 | 1.2 | 36 | Ф36 | 1.2 | DN8 | 220V380V 0.37KW 1400RPM 3-50HZ IP55F |
| JXM-A4.5/1.2 | 4.5 | 72 | |||||
| JXM-A9/1.2 | 9 | 144 | |||||
| JXM-A22/1.2 | 22 | 72 | Ф45 | 4 | DN15 | ||
| JXM-A44/1.2 | 44 | 144 | |||||
| JXM-A85/1 | 85 | 1.0 | 72 | Ф110/70 | 6 | ||
| JXM-A120/0.7 | 120 | 0.7 | 72 | 8 | |||
| JXM-A170/0.7 | 170 | 144 | 6 | ||||
| JXM-A240/0.7 | 240 | 144 | 8 | DN25 | |||
| JXM-A315/0.5 | 315 | 0.5 | 144 | Ф110/80 | 8 | 220V/380V 0.55KW |
|
| JXM-A400/0.5 | 400 | 144 | 10 | ||||
| JXM-A500/0.5 | 500 | 180 |
JZM-A系列機械隔膜式計量泵性能參數
|
型號 MOde |
額定 |
最大 |
泵速 |
隔膜 |
行程 |
進出口直徑 |
電機功率 |
重 量 |
|
JZM-A82/1 |
82 |
1.0 |
36 |
Ф110/70 |
12 |
DN15 |
|
30-40 |
|
JZM-A167/1 |
167 |
72 |
||||||
|
JZM-A237/1 |
237 |
102 |
||||||
|
JZM-A334/1 |
334 |
135 |
DN25 |
|||||
|
JZM-A410/1 |
410 |
180 |
||||||
|
JZM-A460/0.7 |
460 |
0.7 |
144 |
Ф110/80 |
||||
|
JZM-A580/0.7 |
580 |
180 |
||||||
|
JZM-A656/0.35 |
656 |
0.35 |
102 |
Ф162/115 |
|
0.75kw |
||
|
JZM-A940/0.35 |
940 |
144 |
DN40 |
|||||
|
JZM-A1200/0.35 |
1200 |
180 |
機械隔膜計量泵應用
廣泛適用于環保、制藥、造紙、污水處理及城市供水等行業，并能輸送腐蝕性漿料和危險化學品。近年來，水泥助磨劑行業得到廣泛地采用。
