螺桿泵概述
G型螺桿泵是一種內嚙合的密閉式螺桿泵，屬轉子式容積泵，由于這種泵對介質的適應性強，流動平穩，吸入性能好，壓力脈動小，除可以輸送各種可流動的介質外，還可以輸送高粘稠介質、含有硬質懸浮顆?；蚬腆w顆粒的介質、含有纖維的介質，調節性能好，范圍寬，效率高，因此，在環境保護、船舶、石油、醫藥、日化、食品、釀造、建筑、采礦、化學、印刷、造紙、電廠、鍋爐等給種行業得到廣泛應用。

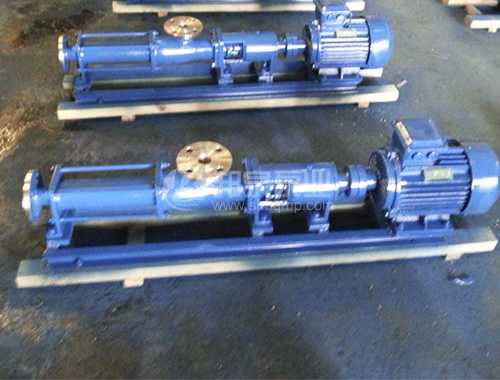

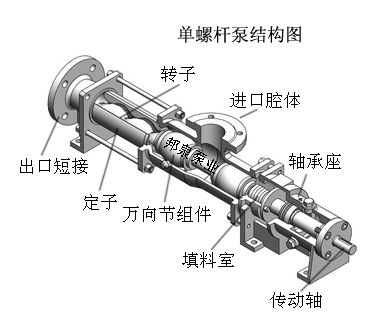

單螺桿泵主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）。由于該兩種配合部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推進流動，容積保持不變，壓力穩定，因而不會產生渦流和攪動。單螺桿泵作為一種通用泵，流量可以根據要求，通過改變速度進行調節，運行速度可高可低，出口壓力可隨泵的級數增加而增加，每增加一級，壓力增壓0.6MPa，如螺桿常見壓力有0.6MPa、1.2MPa、1.8Mpa等。

　　傳動可采用聯軸器直接傳動，或采用調速電機，皮帶輪，變速箱等裝置變速，可以得到不同的流量。其流量與轉速成正比。

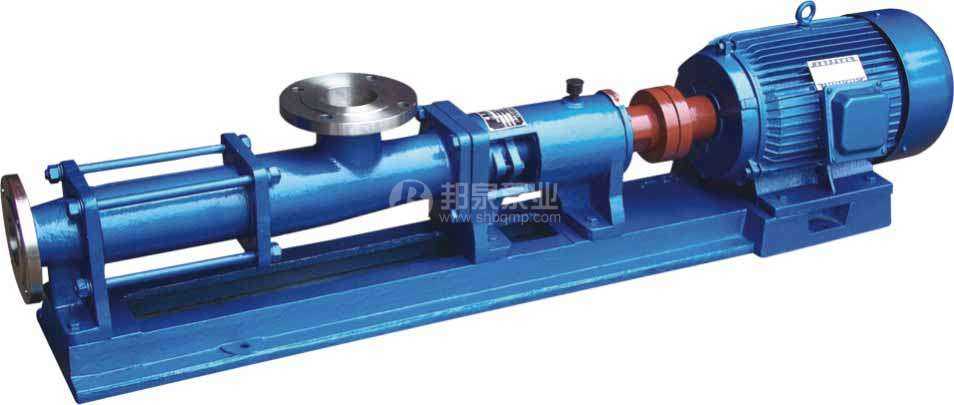

采用聯軸器直接傳動，一般稱為直聯式（圖1）。

圖1　直聯式	圖2　上置式

如采用三角皮帶傳動，可配置成圖2形式。

這樣可使泵的總長度略有縮短，也可通過改變皮帶輪主、從動輪之比例，可適當改變泵的輸出流量。吸入法蘭的方向，通常是朝右（從驅動端看）但也可按照用戶的需要，可安裝成上、左、右三種形式（圖3），在必要時也可以做成吸入口向下（圖4）。 總之，如需要改變吸入口的方向，是比較靈活方便的。 這種泵零件少，體積小，結構緊湊，拆卸維修簡便。襯套（定子）和轉子是本泵的易損件。 圖4 向下
	圖3　上、左、右

型號

流量
(m3/h)

壓力
(Mpa)

建議轉速
不超過
(r/min)

電機
功率
(kw)

必需汽
蝕余量
(m)

進口法
蘭通徑
(mm)

出口法
蘭通徑
(mm)

允許顆
粒直徑
(mm)

允許纖
維長度
(mm)

G10-1

0.1

0.6

960

0.55

3.6

25

25

0.8

15

G10-2

1.2

0.55

G13-1

0.4

0.6

960

0.55

0.8

15

G13-2

1.2

0.55

G15-1

0.6

0.6

960

0.75

1

20

G15-2

1.2

1.1

G20-1

0.8

0.6

960

0.75

4

25

25

1.5

25

G20-2

1.2

1.5

G25-1

2

0.6

960

1.5

32

25

2

30

G25-2

1.2

2.2

G30-1

5

0.6

960

2.2

50

40

2.5

35

G30-2

1.2

3

G35-1

8

0.6

960

3

65

50

3

40

G35-2

1.2

4

G40-1

12

0.6

960

4

80

65

3.8

45

G40-2

1.2

5.5

G50-1

20

0.6

960

5.5

4.5

100

80

5

50

G50-2

1.2

7.5

G60-1

30

0.6

960

11

5

125

100

6

60

G60-2

1.2

15

G70-1

45

0.6

720

11

150

125

8

70

G70-2

1.2

15

G85-1

55

0.6

720

15

150

150

10

80

G85-2

1.2

18.5

G105-1

80

0.6

400

22

200

150

15

110

G105-2

1.2

30

G135-1

150

0.6

380

37

250

200

20

150

G135-2

1.2

45

型號

壓力0.3Mpa

壓力0.6Mpa

可調轉數

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

G20-1

960

0.96

0.75-6級

960

0.8

0.75-6級

125～1250

0.1～1.5

1.1

720

0.8

0.55-8級

720

0.5

0.75-8級

510

0.4

0.55-4級/齒輪箱

510

0.3

0.75-4級/齒輪箱

G25-1

960

2.4

0.75-6級

960

2

1.5-6級

125～1250

0.1～3

1.5

720

1.5

0.55-8級

720

1.27

1.1-8級

510

1.08

0.55-4級/齒輪箱

510

0.9

1.1-4級/齒輪箱

G30-1

960

3.6

1.5-6級

960

3

2.2-6級

125～1250

0.2～4

2.2

720

2.28

1.1-8級

720

1.9

1.5-8級

510

1.63

1.1-4級/齒輪箱

510

1.35

1.5-4級/齒輪箱

G35-1

720

4.8

2.2-8級

720

4.04

3-8級

125～890

0.3～5

3

510

3.36

1.5-4級/齒輪箱

510

2.8

2.2-4級/齒輪箱

380

1.92

1.1-4級/齒輪箱

380

1.60

1.5-4級/齒輪箱

G40-1

510

6.8

2.2-4級/齒輪箱

510

5.6

3-4級/齒輪箱

125～890

0.3～10

4

380

5.1

1.5-4級/齒輪箱

380

4

2.2-4級/齒輪箱

252

2.65

1.1-6級/齒輪箱

252

2.2

1.5-6級/齒輪箱

G50-1

510

13.8

4-4級/齒輪箱

510

11.5

5.5-4級/齒輪箱

80～750

1～18

5.5

380

10.2

4-4級/齒輪箱

380

7.5

5.5-4級/齒輪箱

252

5.6

3-6級/齒輪箱

252

4.4

5.5-6級/齒輪箱

G60-1

510

20.8

7.5-4級/齒輪箱

510

16

11-4級/齒輪箱

63～630

1～20

11

380

15.6

7.5-4級/齒輪箱

380

12

11-4級/齒輪箱

252

7.8

5.5-6級/齒輪箱

252

6

7.5-6級/齒輪箱

G70-1

510

26

11-4級/齒輪箱

510

20

11-4級/齒輪箱

56～560

1～22

11

380

17

7.5-4級/齒輪箱

380

13

11-4級/齒輪箱

252

9.1

7.5-6級/齒輪箱

252

7

7.5-6級/齒輪箱

G85-1

380

32

11-4級/齒輪箱

380

25

15-4級/齒輪箱

37～370

2～24

15

252

21

7.5-6級/齒輪箱

252

16

11-6級/齒輪箱

189

11

5.5-8級/齒輪箱

189

8

11-8級/齒輪箱

G105-1

380

80

15-4級/齒輪箱

380

65

22-4級/齒輪箱

29～290

3～50

22

252

44

15-6級/齒輪箱

252

34

22-6級/齒輪箱

189

29

11-8級/齒輪箱

189

22

15-8級/齒輪箱

G135-1

380

132

37-4級/齒輪箱

380

120

45-4級/齒輪箱

18～180

3～56

45

252

95

30-6級/齒輪箱

252

80

37-6級/齒輪箱

189

65

18.5-6級/齒輪箱

189

53

30-8級/齒輪箱

型號

壓力0.8Mpa

壓力1.2Mpa

可調轉數

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

G20-2

960

0.96

1.5-6級

960

0.8

1.5-6級

125～1250

0.1～1.5

1.5

720

0.8

1.1-8級

720

0.5

1.5-8級

510

0.4

1.1-4級/齒輪箱

510

0.3

1.1-4級/齒輪箱

G25-2

960

2.4

1.5-6級

960

2

2.2-6級

125～1250

0.1～3

2.2

720

1.5

1.1-8級

720

1.27

1.5-8級

510

1.08

1.1-4級/齒輪箱

510

0.9

1.5-4級/齒輪箱

G30-2

960

3.6

3-6級

960

3

3-6級

125～1250

0.2～4

3

720

2.28

1.5-8級

720

1.9

2.2-8級

510

1.63

1.5-4級/齒輪箱

510

1.35

2.2-4級/齒輪箱

G35-2

720

4.8

3-8級

720

4.04

4-8級

125～890

0.3～5

4

510

3.36

2.2-4級/齒輪箱

510

2.8

3-4級/齒輪箱

380

1.92

1.5-4級/齒輪箱

380

1.60

2.2-4級/齒輪箱

G40-2

510

6.8

4-4級/齒輪箱

510

5.6

5.5-4級/齒輪箱

125～890

0.3～10

5.5

380

5.1

3-4級/齒輪箱

380

4

4-4級/齒輪箱

252

2.65

2.2-6級/齒輪箱

252

2.2

3-6級/齒輪箱

G50-2

510

13.8

5.5-4級/齒輪箱

510

11.5

7.5-4級/齒輪箱

80～750

1～18

7.5

380

10.2

4-4級/齒輪箱

380

7.5

5.5-4級/齒輪箱

252

5.6

3-6級/齒輪箱

252

4.4

5.5-6級/齒輪箱

G60-2

510

20.8

15-4級/齒輪箱

510

16

15-4級/齒輪箱

63～630

1～20

15

380

15.6

11-4級/齒輪箱

380

12

15-4級/齒輪箱

252

7.8

7.5-6級/齒輪箱

252

6

11-6級/齒輪箱

G70-2

510

26

15-4級/齒輪箱

510

20

18.5-4級/齒輪箱

56～560

1～22

18.5

380

17

11-4級/齒輪箱

380

13

15-4級/齒輪箱

252

9.1

11-6級/齒輪箱

252

7

11-6級/齒輪箱

G85-2

380

32

18.5-4級/齒輪箱

380

25

22-4級/齒輪箱

37～370

2～24

22

252

21

15-6級/齒輪箱

252

16

18.5-6級/齒輪箱

189

11

15-8級/齒輪箱

189

8

15-8級/齒輪箱

G105-2

380

80

30-4級/齒輪箱

380

65

37-4級/齒輪箱

29～290

3～50

37

252

44

30-6級/齒輪箱

252

34

30-6級/齒輪箱

189

29

22-8級/齒輪箱

189

22

22-8級/齒輪箱

G135-2

380

132

55-4級/齒輪箱

380

120

75-4級/齒輪箱

18～180

3～56

75

252

95

55-6級/齒輪箱

252

80

75-6級/齒輪箱

189

65

37-8級/齒輪箱

189

53

45-8級/齒輪箱
